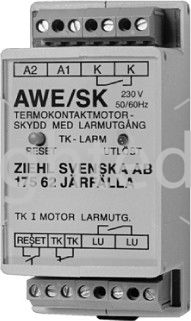

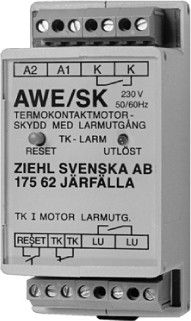

Устройство защиты двигателя Systemair AWE-SK MOTORPROTECTION 2A/230V

Устройство защиты двигателя предназначено для размещения на панели управления. AWE-SK соединено с цепью реле пускателя электродвигателя.

Назначение: Если термический контакт в двигателе сработает, контактное реле AWE-SK разрывает цепь управления электродвитателя и вентилятор останавливается. При этом загорается индикатор аварии.

Электродвигатель будет обесточен даже после замыкания термического контакта. Защита электродвигателя перезапускается нажатием кнопки, маркированной 'Reset' на передней панели, либо замыканием внешнего контакта, подсоединенного к плате с зажимами 'Reset'. AWE-SK не срабатывает при перебоях электропитания. Клеммы 14-11 используются для подключения сухого контакта аварийной сигнализации, предназначенного для подачи внешнего сигнала при размыкании реле.
